EN
AR
HR
CS
DA
NL
FR
DE
EL
HI
IT
JA
KO
NO
PL
PT
RU
ES
SV
TL
ID
LT
SR
SK
UK
VI
HU
TH
TR
MS
GA
CY
AZ
LO
LA
MN
NE
MY
KK
UZ
Geschmolzener Magnesiumoxid-Aluminiumoxid-Spinell AM65
AM-65-Spinell zeichnet sich durch hohe Dichte, große Kristallkörner, hohe Feuerfestigkeit, starke Alkalibeständigkeit und ausgezeichnete thermische Schockstabilität aus.
- WhatsApp: +86 13781152999
- E-Mail: [email protected]
- Parameter
- Verwandte Produkte
Parameter

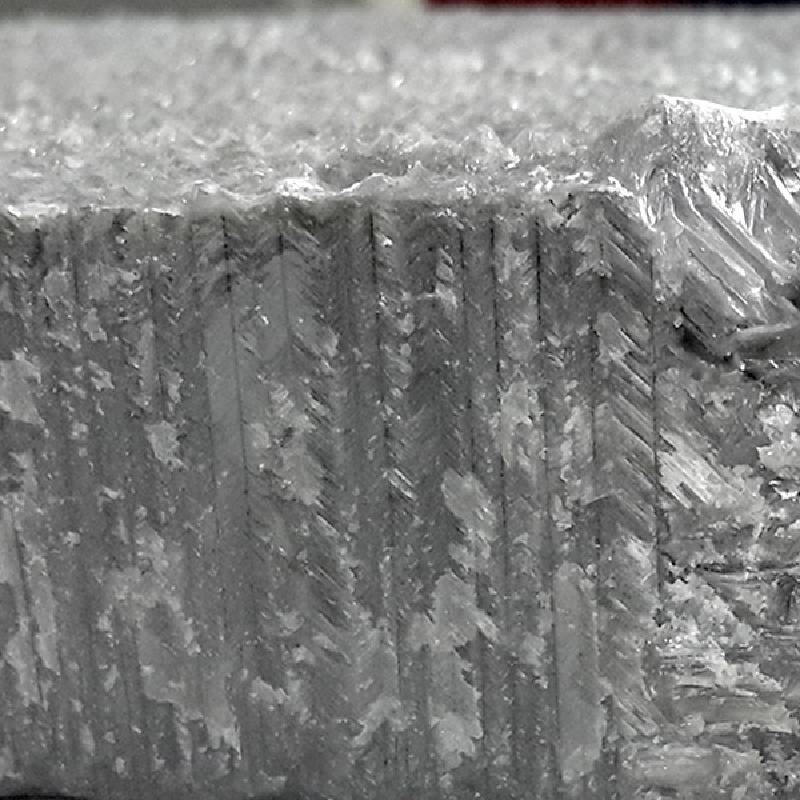

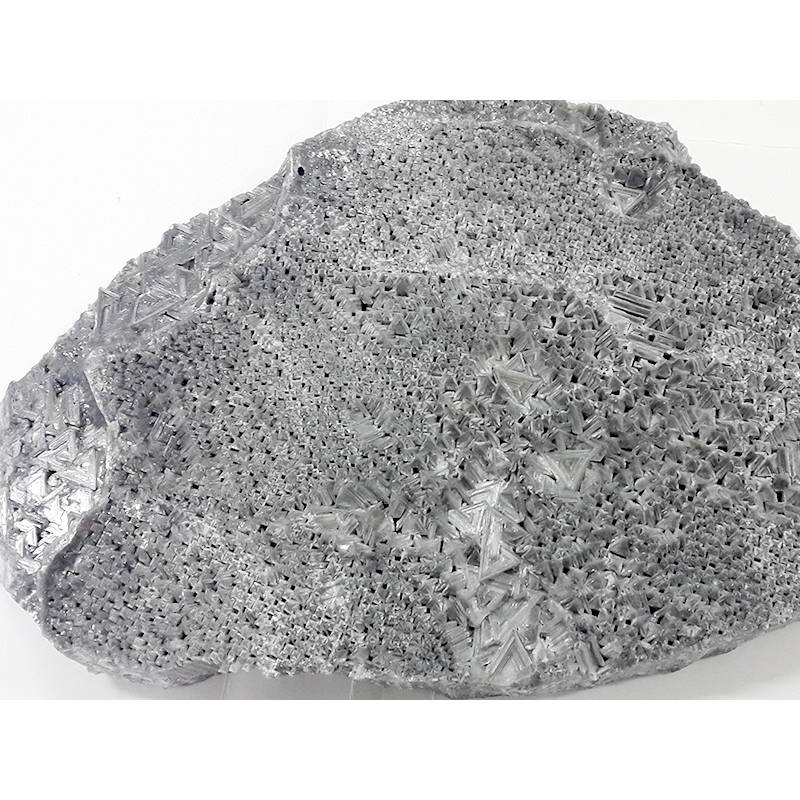

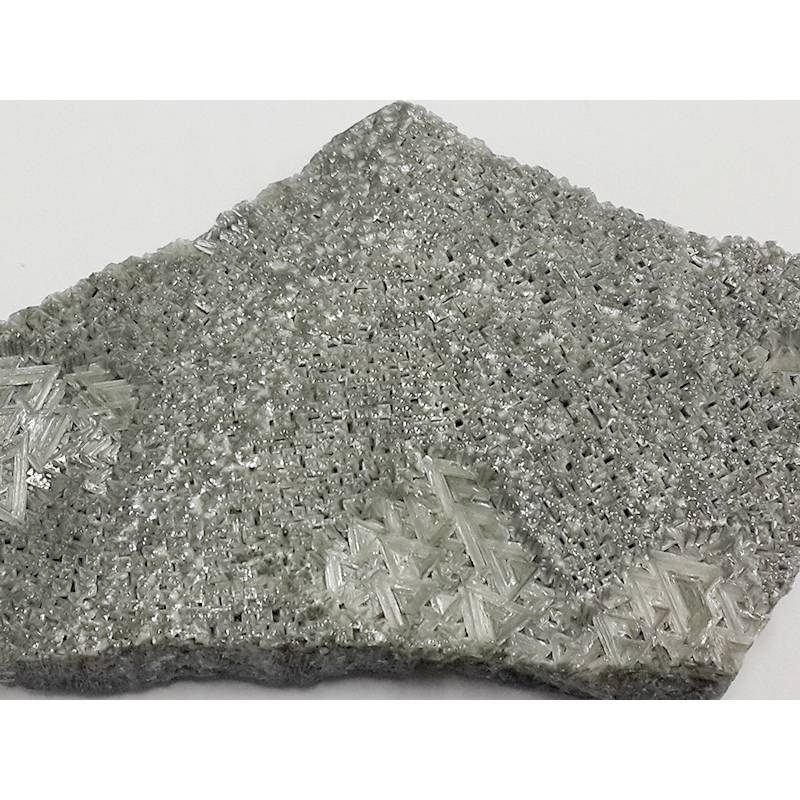

die AM-65 geschmolzene Magnesiumoxid-Aluminiumoxid-Spinell der Marke „Jun“ wird aus hochreinem Magnesiumpulver und technischem Aluminiumoxidpulver in großtechnischen Hochtemperatur-Lichtbogenöfen geschmolzen. Sie zeichnet sich durch Eigenschaften wie hohe Dichte, gut entwickelte Kristalle, hohe Feuerfestigkeit, gute Hochtemperatur-Volumenstabilität, hervorragende Beständigkeit gegen alkalische Schlackenangriffe und -eindringung sowie überlegene thermische Schockstabilität aus. Sie wird vorwiegend in basischen Steinen eingesetzt, insbesondere im Brennbereich und in den oberen bzw. unteren Übergangsbezonen großer Zement-Drehrohröfen. Darüber hinaus findet sie Anwendung in Regeneratoren von Glasöfen, Kalköfen, Lithium-Batterie-Saggers sowie in einigen Gießmassen.
AM-65-Spinell wird häufig zur Ersetzung von Chromoxid bei der Herstellung alkalischer Steine verwendet. Ähnlich wie Chromoxid kann er die thermische Schockbeständigkeit von Materialien erheblich verbessern. Zudem werden potenzielle Probleme im Zusammenhang mit der Entsorgung giftiger Abfallsteine vermieden. Magnesium-Aluminium-Spinell-Steine, die AM-65 enthalten, übertreffen Magnesia-Chrom-Steine in allen Eigenschaften. Ihre verlängerte Einsatzdauer ergibt sich aus der Bildung einer stabilen Ofenbeschichtung auf den Magnesiumoxid-Aluminiumoxid-Spinell-Steinen, die ein weiteres Eindringen von Zementklinker und damit verbundenes Abplatzen verhindert. AM-65-Spinell kann außerdem chromhaltige feuerfeste Werkstoffe in anderen Bereichen ersetzen, wie beispielsweise in Kalköfen und Regeneratoren von Glasöfen.
Unser Produkt AM-65 enthält eine geringe Menge freies Magnesiumoxid (MgO), das mit Aluminiumoxid (Al₂O₃) in aluminiumbasierten Feuerfeststoffen zu sekundärem Spinell reagieren kann. Die Bildung des sekundären Spinells führt zu einer Volumenausdehnung von etwa 5 %, die gezielt in aluminiumbasierten Feuerfeststoffen genutzt werden kann. Zudem kann das freie MgO in AM-65 als Erstarrungsbeschleuniger für Phosphatbindung wirken und so die Herstellung von kaltverfestigenden feuerfesten Gussmassen oder Schamotte erleichtern.
Physikochemische Kennwerte
| artikel | Al₂O₃ | MgO | CaO | SiO₂ | Fe₂O₃ | Na₂O | Schüttdichte (g/cm³) |
| AM-65 | 64~66 | 33~35 | ≤0.65 | ≤0.50 | ≤0.40 | ≤0.30 | ≥3.3 |
| AM-75 | 74~76 | 23~25 | ≤0.55 | ≤0.40 | ≤0.40 | ≤0.30 | ≥3.2 |
| AM-90 | 87~90 | 9~12 | ≤0.30 | ≤0.25 | ≤0.30 | ≤0.40 | ≥3.3 |

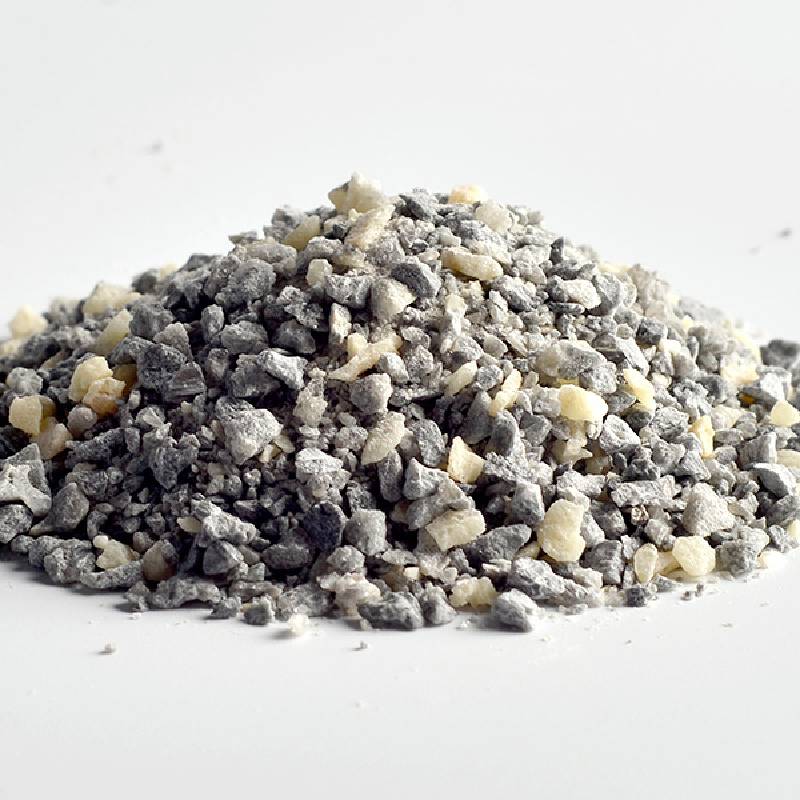

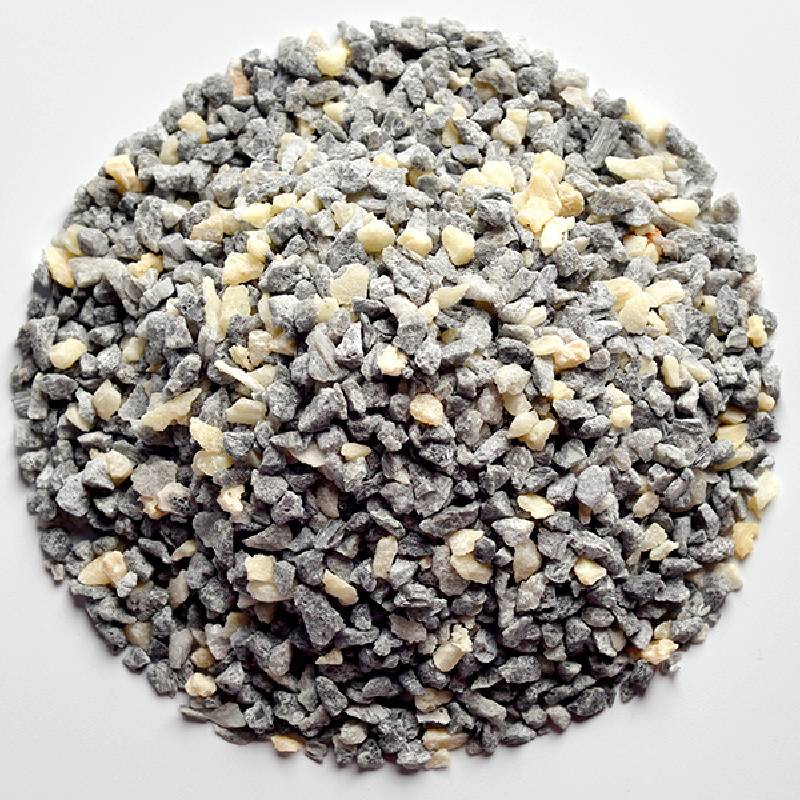

| Partikelgröße | 0–0,2–0,5–1–2–3–5–8 mm sortierter Sand; feines Pulver mit Korngrößen von 100 Mesh, 200 Mesh und 325 Mesh; Mikropulver mit einer Teilchengröße von 5 μm. | ||||||
| Prüfnorm | GB5069-2001 | ||||||
| Verpackung | 25 kg/Sack, 1000 kg/Sack (individuelle Verpackung auf Kundenwunsch möglich) | ||||||
